こんにちは。大森田（@oh_morita）です。
以前、セブンイレブンに可愛いムーミンライトが売っていまして、勢いで買っちゃいました。
かわいいね。
こちら2490円しました。
値段は可愛くない。
ちなみにネットサイトでも売ってます。
来年２月分予約受付中だそうです。よかったら買ってね。
電池式のライトです。電源を入れてみると…
こんな感じに淡く光ってくれます。
かわいいね。
ということで今回はムーミンライトを魔改造してピッカピカに光らせてみたいと思います。なんで？
流れはこんな感じです。
お付き合いいただければと思います。
ちなみに動画も作ったのでそっちも暇なら見てください。
※素人が電子工作をしている都合、極めて安全性を考慮していない設計になっていると思います。有識者は気にせず目を瞑ってください。電子工作初心者の方はこれを鵜呑みにせず、しっかりと安全性も考慮した設計をしてください。
現品の確認
とりあえずライトをバラしてみましょう。
後ろにネジ止めが4箇所あるので取り外してみます。
ネジを外したらライト部分が普通に取れました。
「ムーミンのガワ」と「ライト」はそれぞれ独立しているようです。
これなら、新しく固定できる土台を作ればライト本体を改造しなくて済みそうです。
値段も値段なので、既存の部分に手を加えたくなかったという思いもあり、ありがたい造りだな〜という気持ちになりました。
また、ムーミンの中身は空洞になっています。
ここに収まるライトをぶち込んどけば、うまくいきそうな雰囲気を感じますね。
こんな感じ。
方案の検討
前述の現物調査から、新しく土台を作って、ムーミンの体内に納まるサイズの明るいライトを突っ込む形を考えます。
電力供給問題
とりあえず、めちゃくちゃ明るくするためにはそれなりの電力が必要になります。
既存のライトは単4電池３本で稼働するタイプですが、これだとせいぜい1本1.5Vの300mA程度、単４電池を３本直列でも最大電力で1.35Wと心もとない状態です。
一般的な家庭で使う電球は数十W程度はあるので、まあそれに準ずる程度の電源がほしいな〜という感じ。サイズの問題から電池は無理そう。
じゃあどうするか、といったらもう電源ケーブルを繋ぐしかないんですよね。
ということで、既存ライトの特徴である「持ち運べる手軽さ」を捨てて、コンセントから電源供給するようにします。
まあ尻尾みたいでいいんじゃないですか？(なげやり)
光源どうするか問題
次に光源（ライト）をどうするかという話なんですが、「サイズが小さくて」「ちゃんと明るくて」「組み付けしやすい」という条件があります。
正直考えてもパッと思いつかなかったです。
で、有識者の友人に雑談ついでに相談したところ「バイク用のヘッドライト使って電源にはコンバータ噛ませば良いんじゃない？」 という助言をいただきました。
ありがとう友人。助かったよ友人。
ということでそれにします。
バイク用のライトはDC12Vが主であり、家庭用コンセントのAC100Vは使えないことから、コンバータと呼ばれるものを介してAC100VをDC12Vに変換することになります。ノートPCの電源ケーブルについてる四角い箱みたいなあれですね。
尻からバカでかい直方体を吊り下げており、いよいよ家庭用ライトにあるまじきゴツゴツ感となりましたが、もうこれでいいやという妥協も含めイメージが出来上がりました。
部品調達
結論、集めたのはこれらです。
- バイク用ヘッドライトLED
- 12v-5A用電源コンバーター
- シガーソケット付ケーブル
- LED用ソケット
- ユニバーサル基板
- 電線
- はんだ付けセット
- その他もろもろ
代表でいくつか紹介します。
バイク用ヘッドライトLED
これ選びました。
ムーミンの体内に入るサイズで高輝度、という前提を考えた結果、これにしました。
これ、なんと144連LEDを搭載しています。
…144連！？！！？！？！！？
既存のライトは4連…なので36倍も多くLEDがついていてとってもお得！！！
（※そんな簡単な話ではないです、私は適当なことを述べています）
どうやらこれと全く同じものは生産中止してしまっているようですが、類似品がありましたので併せて紹介しておきますね。
魔改造する方のご参考になればと思います。（誰が真似すんだよ）
もしかすると、もっと明るいLEDライトがあるかもしれませんが、今回はこれで行きます。
なんせ144連LEDですから。
36倍ですから。

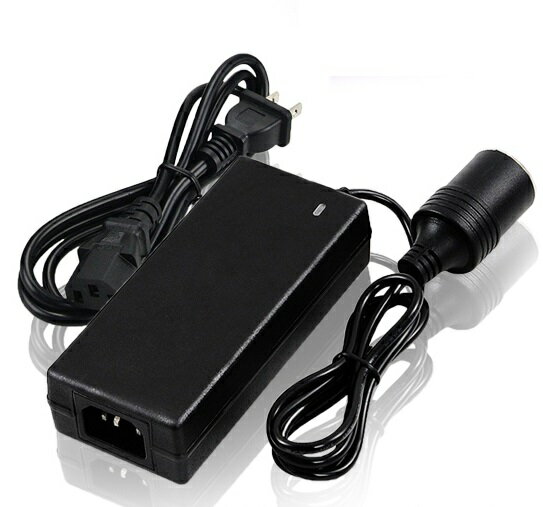

12V-5A用電源コンバータ
上記のLEDの定格電流が1.9Aであり、２個直列に接続する可能性を考慮して大きめの12V-5Aコンバータを選定しました。
なお最終的にはライト１個だけで済んだのでオーバースペック品を買ったことになります。見通しが甘い。
バイク・車に搭載する電装品はだいたいDC12Vですので、この魔改造に限らず、何か車に取り付けることを考えてる人は、このコンバータを事前テスト用で買っても良いかもですね。無きゃ無いで困らないとは思いますが。
ちなみにシガーソケットのメスが最初から取り付けられていたので、ソケットで給電するタイプの機器であれば簡単に通電テストができますよ。

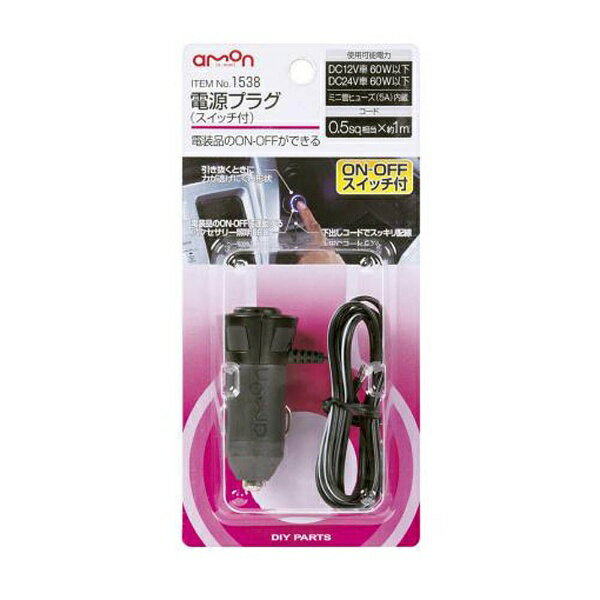

シガーソケット（オス）付ケーブル
これはコンバーターにシガーソケットが付いていたので買っただけです。でっかいコンバーターと分離することが可能になる他、ムーミンを車内でピッカピカにさせることもできるわけです。ホームセンターで安く売ってます。
ざっくりこんな感じ。次ページから改造に移ります。
